Инструкция по установке
SENSISTANT, комплект для подключения любого устройства -F или -G
Описание продукта

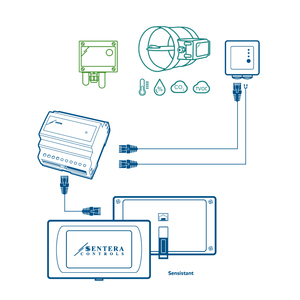

Этот комплект конфигурации Sentera включает в себя конфигуратор SENSISTANT Modbus, специально разработанный модуль питания 24 VDC и два кабеля, необходимых для подключения и конфигурирования устройств Sentera HVAC, оснащенных клеммными блоками (версии -F, -G или -H).
В комплект входит кабель UTP с разъемами RJ45 на обеих сторонах и кабель UTP с разъемом RJ45 на одной стороне и свободными концами проводов на другой стороне. Длина обоих кабелей составляет 2 м.
Дополнительные спецификации и описание
Что входит в комплект?
В комплект конфигурации Sentera SENSISTANT-SET-F входят следующие компоненты:
1. Конфигуратор Modbus SENSISTANT: устройство для настройки и мониторинга параметров датчиков и/или контроллеров Sentera HVAC. Позволяет устанавливать различные параметры на датчиках с помощью протокола связи Modbus RTU (RS485).
2. Модуль питания 24 VDC: модуль, предназначенный для обеспечения питания 24 VDC для датчиков и/или контроллеров Sentera HVAC. Он гарантирует, что устройства получают необходимую мощность для надлежащей работы.
3. Кабели: Набор конфигурации включает необходимые кабели для подключения и настройки датчиков и/или контроллеров Sentera HVAC, которые имеют клеммные колодки. Эти кабели специально разработаны для подключения к клеммным колодкам датчиков и облегчают связь между датчиками и конфигуратором SENSISTANT Modbus.
В комплект конфигурации Sentera SENSISTANT-SET-F входят следующие компоненты:
1. Конфигуратор Modbus SENSISTANT: устройство для настройки и мониторинга параметров датчиков и/или контроллеров Sentera HVAC. Позволяет устанавливать различные параметры на датчиках с помощью протокола связи Modbus RTU (RS485).
2. Модуль питания 24 VDC: модуль, предназначенный для обеспечения питания 24 VDC для датчиков и/или контроллеров Sentera HVAC. Он гарантирует, что устройства получают необходимую мощность для надлежащей работы.
3. Кабели: Набор конфигурации включает необходимые кабели для подключения и настройки датчиков и/или контроллеров Sentera HVAC, которые имеют клеммные колодки. Эти кабели специально разработаны для подключения к клеммным колодкам датчиков и облегчают связь между датчиками и конфигуратором SENSISTANT Modbus.
Как узнать версии продукции Sentera?
Стандартно датчики/контроллеры Sentera HVAC, имеющие физические выходы и клеммные колодки для подключения, имеют различные версии/модели, а именно -F, -G или -H. Конкретное назначение и возможности этих датчиков зависят от их соответствующих версий. Узнать о версии можно по последней букве в названии серии вашего устройства, то есть - RSMFF-3 - это -F версия многофункциональных комнатных датчиков RSMF-3, RCMFH-3 - это -H версия многофункциональных комнатных умных датчиков (контроллеров) RCMF-3, а DPS-G-2K0 -2 - это -G серия датчиков дифференциального давления DPS.
Общей особенностью всех трех версий является соединение с помощью клеммной колодки.
Если вам интересно, в чем разница между вышеупомянутыми версиями продуктов, перейдите по этой ссылке.
Стандартно датчики/контроллеры Sentera HVAC, имеющие физические выходы и клеммные колодки для подключения, имеют различные версии/модели, а именно -F, -G или -H. Конкретное назначение и возможности этих датчиков зависят от их соответствующих версий. Узнать о версии можно по последней букве в названии серии вашего устройства, то есть - RSMFF-3 - это -F версия многофункциональных комнатных датчиков RSMF-3, RCMFH-3 - это -H версия многофункциональных комнатных умных датчиков (контроллеров) RCMF-3, а DPS-G-2K0 -2 - это -G серия датчиков дифференциального давления DPS.
Общей особенностью всех трех версий является соединение с помощью клеммной колодки.
Если вам интересно, в чем разница между вышеупомянутыми версиями продуктов, перейдите по этой ссылке.
Почему мы выбрали именно такое конфигурационное решение?
Прежде всего, потому что оно удобное, компактное и простое. Более того, SENSISTANT-SET-F готов к использованию прямо из коробки, на месте. Вам не нужен компьютер для подключения к устройствам или какие-либо другие сложные и трудоемкие действия для управления настройками, вам не нужно устанавливать программное обеспечение или использовать конвертер Modbus. Вам даже не нужен доступ к Интернету - просто подключите устройство и настройте его параметры с помощью этого компактного инструмента и аксессуаров.
Прежде всего, потому что оно удобное, компактное и простое. Более того, SENSISTANT-SET-F готов к использованию прямо из коробки, на месте. Вам не нужен компьютер для подключения к устройствам или какие-либо другие сложные и трудоемкие действия для управления настройками, вам не нужно устанавливать программное обеспечение или использовать конвертер Modbus. Вам даже не нужен доступ к Интернету - просто подключите устройство и настройте его параметры с помощью этого компактного инструмента и аксессуаров.
Как это работает?
После подключения SENSISTANT к устройству Sentera, которое вы хотите настроить через Modbus RTU, SENSISTANT автоматически распознает устройство, когда вы нажмете на кнопку «Сканировать». После завершения сканирования на экране вашего устройства SENSISTANT должно появиться название подключенного устройства Sentera. Затем вам будет предложено открыть входящие или удерживающие регистры.
Входные регистры являются «только для чтения», то есть они предназначены для мониторинга и показывают состояние устройства и текущие измеренные параметры ОВиК, в то время как holding регистры являются «для чтения и записи», то есть они используются для настройки параметров подключенного устройства.
Программное обеспечение SENSISTANT достаточно интуитивно понятно, поэтому конфигурация устройств чрезвычайно проста и не требует никаких предварительных знаний о программе.
Карта регистров Modbus предлагает полный обзор всех параметров подключенного устройства. Ее можно скачать с нашего сайта.
После подключения SENSISTANT к устройству Sentera, которое вы хотите настроить через Modbus RTU, SENSISTANT автоматически распознает устройство, когда вы нажмете на кнопку «Сканировать». После завершения сканирования на экране вашего устройства SENSISTANT должно появиться название подключенного устройства Sentera. Затем вам будет предложено открыть входящие или удерживающие регистры.
Входные регистры являются «только для чтения», то есть они предназначены для мониторинга и показывают состояние устройства и текущие измеренные параметры ОВиК, в то время как holding регистры являются «для чтения и записи», то есть они используются для настройки параметров подключенного устройства.
Программное обеспечение SENSISTANT достаточно интуитивно понятно, поэтому конфигурация устройств чрезвычайно проста и не требует никаких предварительных знаний о программе.
Карта регистров Modbus предлагает полный обзор всех параметров подключенного устройства. Ее можно скачать с нашего сайта.
